ばねの活躍事例集
TOPばねの活躍事例集 > 課題別でさがす・コンパクト対応皿ばね

コンパクト対応皿ばね

使用ばね : 皿ばね

ご要望:コンパクト対応皿ばね

当社のマシニングセンタ主軸用皿ばねであるi-MC Spring シリーズは、これまで工作機械業界の様々なご要求にお応えしてまいりました。その中で、最もコンパクトな設計が可能である、i-MC COMPACTについてご紹介したいと思います。

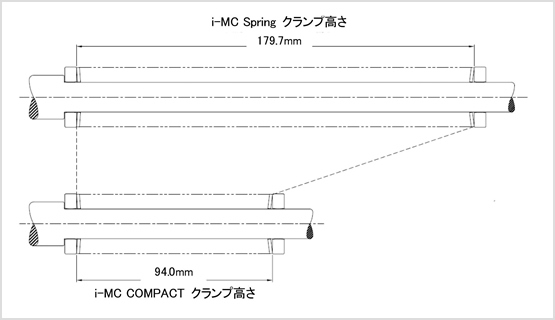

①従来品を大幅に上回るコンパクト設計
これまでのi-MC Springシリーズの常識を超えた高応力設計が可能になりました。
そのコンパクト率は、従来比で約50%!これにより、マシニングセンタ全体のコンパクト化や、回転バランス向上に、これまで以上の貢献が可能になりました。

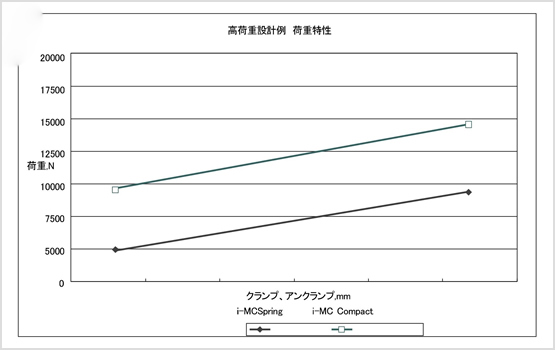

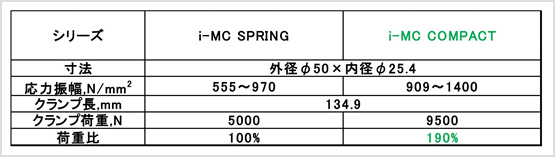

②高応力設計が可能になり、従来品と同じスペースで、最大190%の高荷重化を実現しました!これにより、スピンドルの全長はそのままに、大幅なツールクランプ力のUPが可能となりました。
