用途別製品 ブレーキダンパー制振システム機構用皿ばね

ブレーキダンパー制振システム機構用皿ばね

Product Data

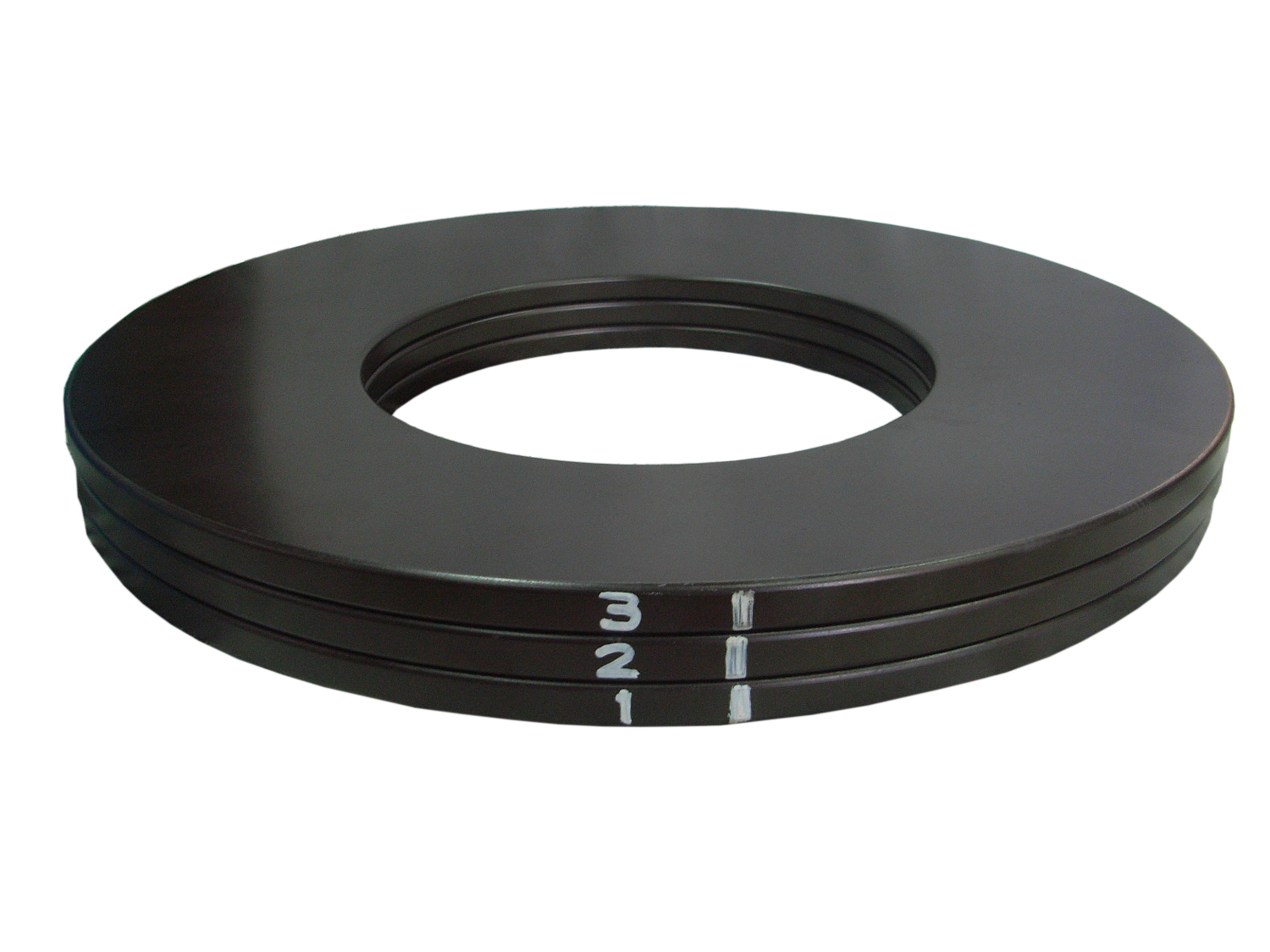

製品名:皿ばね

仕様:

オーダーメイド

東海バネ工業の製品やサービスを採用するメリット

厳しい許容差要求にお応え


ブレーキダンパーと呼ばれる制振システム機構には、大荷重でありながら厳しい許容差を実現できる荷重特性を持つ皿ばねが求められます。
一般的な皿ばねに求められる特性は加圧特性のみの場合がほとんどですが、ブレーキダンパーではばねへの圧力を開放した後、元に戻る時の減圧特性が重要となります。さらにこの用途では、小さなスペースで大きな荷重を求められるため、皿ばねが同じ向きに複数枚重ねられた使用状態となります。それによって皿ばね同士の摩擦が生じるため加圧・減圧の差が大きくなり、減圧荷重特性の制御の難易度はさらに上がります。そのうえで、設計値に合うように加圧特性、減圧特性両方のばらつきを小さくする必要があります。
東海バネ工業では、工作機械主軸用皿ばねで培った減衰率のデータと、大荷重を実現する巨大サイズの皿ばね製造技術、大荷重皿ばねを正確に測定できる検査技術と試験設備により、超精密な加圧・減圧特性を持った大荷重皿バネを実現することができます。このことから、ブレーキダンパーのような厳しい許容差が求められる用途に、安心してご使用頂くことが可能です。

適用ばね材質

  • SUP10
  • 適用ばね種類

  • 皿ばね
  • 製品開発からアフターサポートまでお客様と共に

    • 開発・試作

      お客様の製品開発や長期的な研究に当社の技術者もコミットメントすることで、試作からデータ収集まであらゆる協力ができます。

    • 製造

      多品種で微量生産を得意としています。製造データも保管しているので、十年以上前に一度だけ製作したバネでもすぐに再製作可能です。高い納期遵守率で安定品質、再現性を実現します。

    • 取替・修理

      当社以外のばねメーカーが製造したものであっても、図面なしで1個から再現性の高いばねを短納期でお届けします。
