記号の意味
ばねの設計に用いる記号を下記の表１に示します。また、縦弾性係数Eの値は表２によります。
表１. 計算に用いる記号及び単位
| 記号 | 記号の意味 | 単位 |
|---|---|---|
| Do | 外輪の外径 | mm |
| Di | 外輪の内径 | mm |
| Dc | 接触面の平均直径 | mm |
| do | 内輪の外径 | mm |
| di | 内輪の内径 | mm |
| Ao | 外輪の断面積 | mm2 |
| Ai | 内輪の断面積 | mm2 |
| rc | 外輪断面の重心半径 | mm |
| ri | 内輪断面の重心半径 | mm |
| a | 接触面の傾斜角 | deg |
| ρ | 摩擦角 | deg |
| δ | ばねのたわみ | mm |
| c | ばね指数 c=D/d | — |
| m | 隙間(組合せ状態位の外輪-外輪間の隙間) | mm |
| n | 接触面の数 | — |
| R1 | 加圧時のばね定数 | N/mm |
| R2 | 減圧時のばね定数 | N/mm |
| E | 縦弾性係数 | N/mm2 |
| W | 傾斜部の水平長さ | mm |
| X | 外輪水平部の長さ | mm |
| Y | 内輪水平部の長さ | mm |
表2.縦弾性係数（N/mm2）
| 材料 | Eの値 | |
|---|---|---|
| ばね鋼 | 206000 | |
| ステンレス鋼 |
SUS301 SUS304 SUS631 |
186000 186000 196000 |
ばね定数および荷重

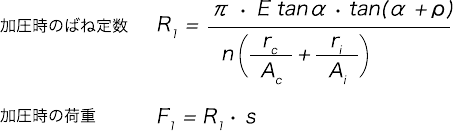

加圧時のばね定数および荷重の基本式は、
加圧時のばね定数
加圧時の荷重
を用いて計算する。

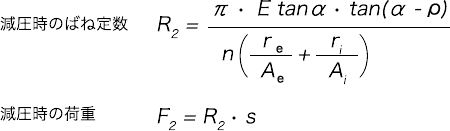

減圧時のばね定数および荷重の基本式は、
減圧時のばね定数
減圧時の荷重
で求められる。
断面寸法の計算式
接触面の平均直径
傾斜部の水平長さ
外輪水平部の長さ
内輪水平部の長さ
断面積の計算式
外輪の断面積
内輪の断面積
応力の計算式
加圧時の外輪
加圧時の内輪
減圧時の外輪
減圧時の内輪
