1.竹の子ばねの仕様

次の仕様の竹の子ばねの荷重[P]=300,000N時のたわみ、応力[τ]を求める。

2.計算に必要な数値

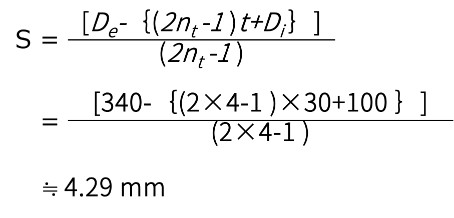

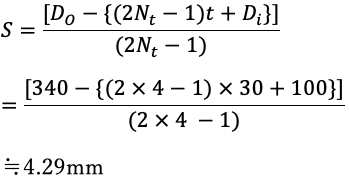

①板間のアキ

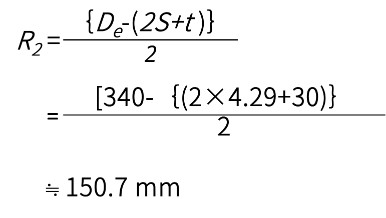

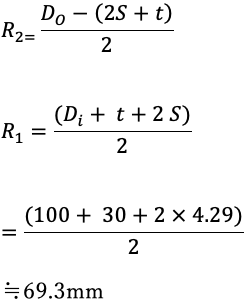

②最大有効半径

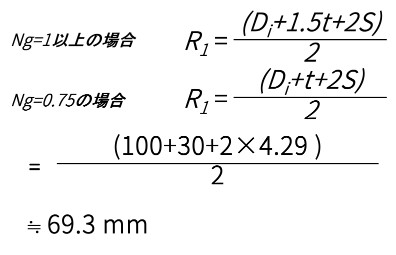

③最小有効半径

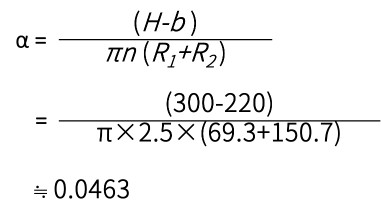

④ピッチ角

⑤t/bで決まる係数

⑥横弾性係数

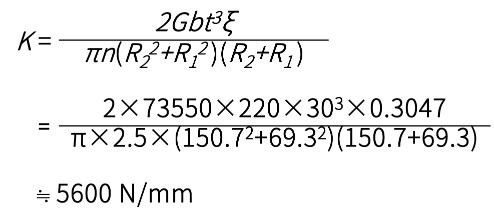

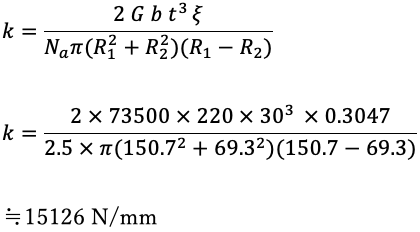

⑦ばね定数

3.接着開始時のばね特性

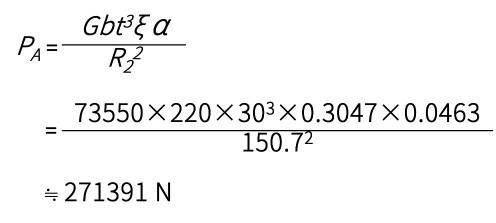

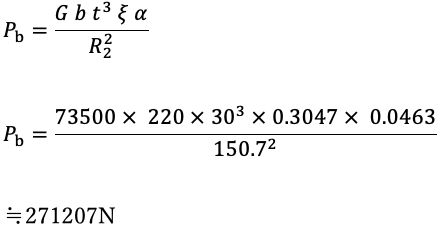

①接着開始時のばねにかかる荷重

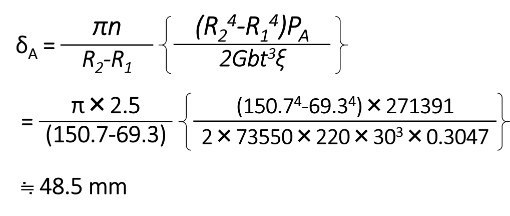

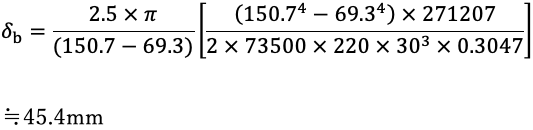

②上記荷重がかかった時のたわみ

③応力修正係数

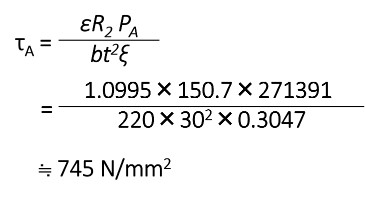

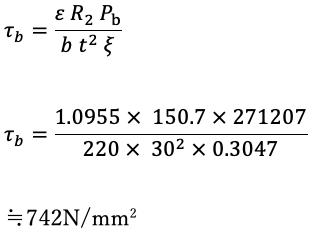

④接着開始時のばねにかかる荷重時の応力

4.P=300,000N時のたわみ及び応力

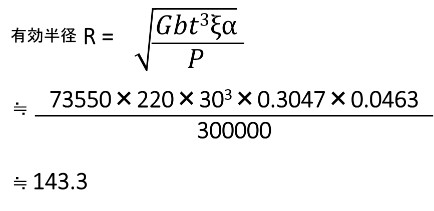

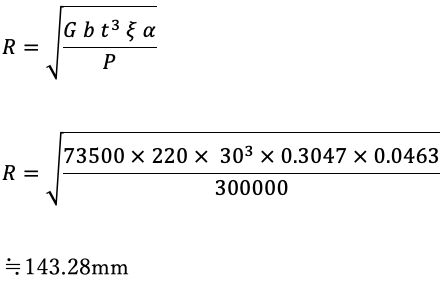

①有効半径R

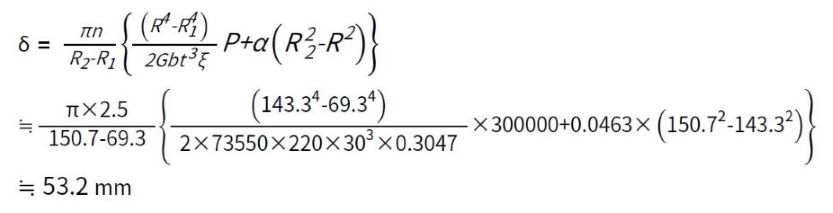

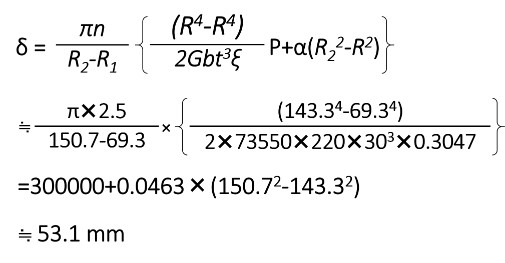

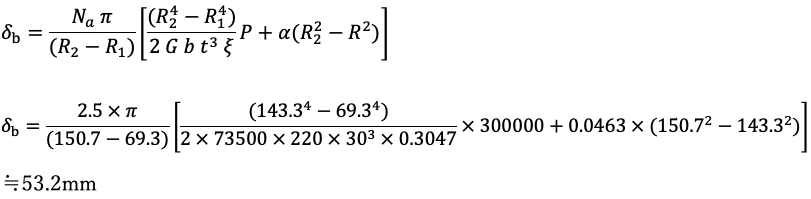

②300,000N時のたわみ

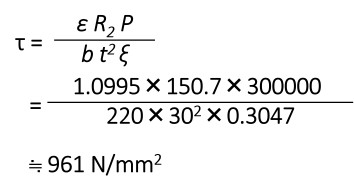

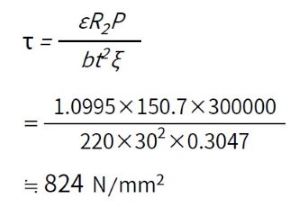

③300,000N時の応力
