【ご相談内容】 ばね初心者さん

ばねの端部形状について質問です。

オープンエンド研削とクローズエンド研削の違いがJISを読んだのですがいまいちわからないので、お聞きします。
・オープンエンドの研削とは、端部でコイル同士が接触しない形状
・クローズエンドの研削とは、端部でコイル同士が接触する形状
ということでしょうか

また、オープンエンドでは圧縮状態でもバネ同士が接触しないのでしょうか?

ばねっと君

【返答】 ばねっと君

ばね初心者さん さま

ご投稿ありがとうございます!
オープンエンド研削とは、端部でコイル同士が接触しない形状で、
クローズドエンド研削とは、端部でコイル同士が接触する形状となります。

オープンエンドでは圧縮負荷や隙間間隔によって接触の有無が異なります。

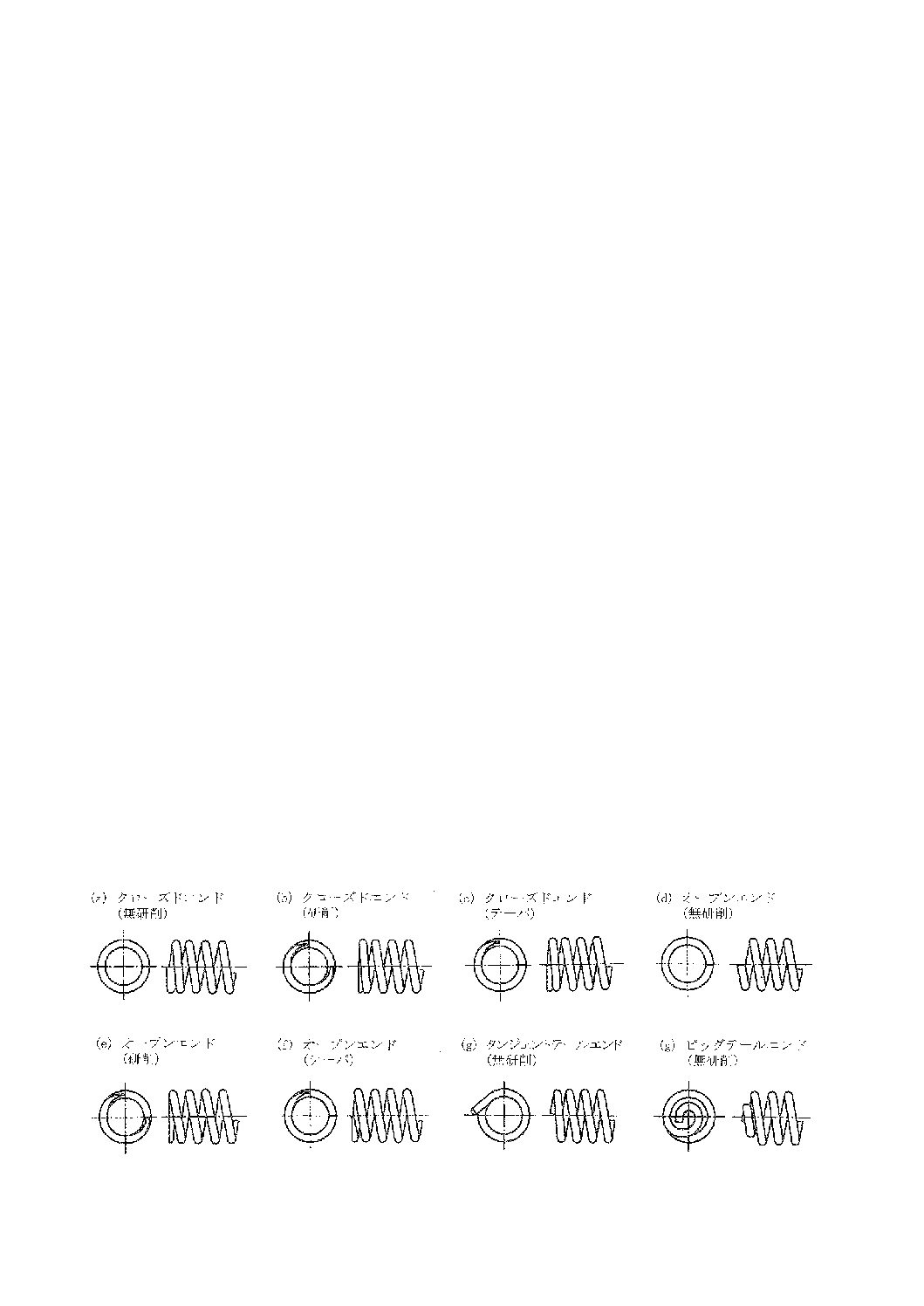

わかりやすいイラストも添付させて頂きます!
日本ばね工業より「ばねハンドブック」という参考書が発行されていますので
ご参考にくださいませ!
よろしくお願いします!

添付ファイル:
