お世話になっております。
端末形状の呼び名についてご教授いただけると幸いです。

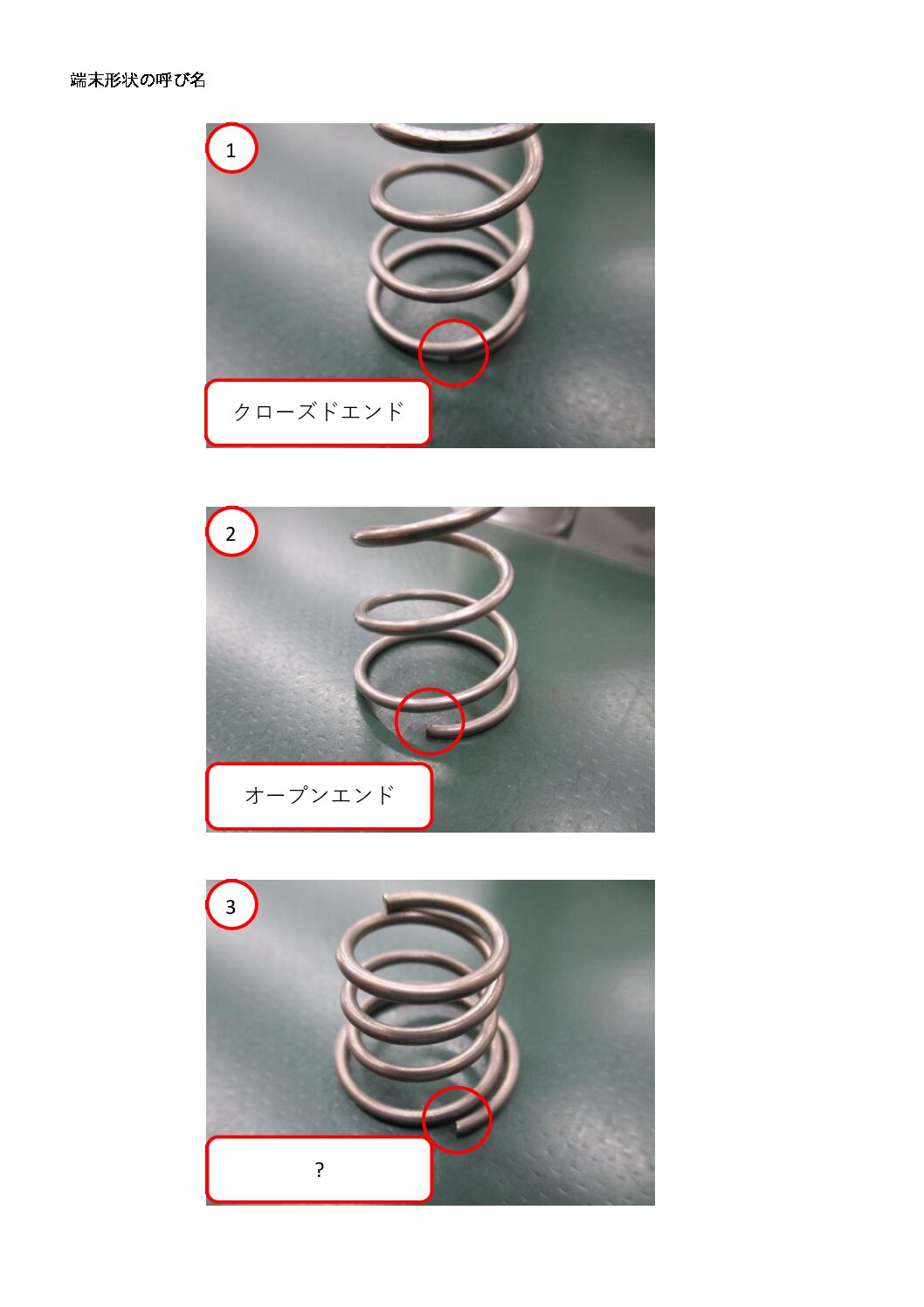

添付ファイルの①は一般的なクローズドエンド、②はオープンエンドですが、③の端末形状の呼び名は何と言うのでしょう。
③の端末形状は、密着高さを低くするためかコイル大径部が蚊取り線香のように平らになります。
弊社では②はオープンエンドですが③もオープンエンドと呼んでいて違和感があり図面を確認したとき、どちらのオープンエンド形状か判断がつかないことがあります。
Attachments:
ご投稿ありがとうございます！
添付頂いた③の端部形状についてはJISに記載がなく、特定の呼び名は定義されていないものと思われます。
円錐バネの大径のような形状をしていますが、呼び名についてはわかりかねます・・・。
形状の目的についても確たるものはわかりませんが、小山様のおっしゃるとおり、密着高さを抑えることや、バネの座りを良くすることなどが目的になると推測します。
形状に合わせて独自の呼び名を決めてオープンエンドのバネと区別してはいかがでしょうか？
宜しくお願いします！
