【ご相談内容】 ばね初心者

初めて質問させていただきます。
板ばねの強度計算についての質問です。

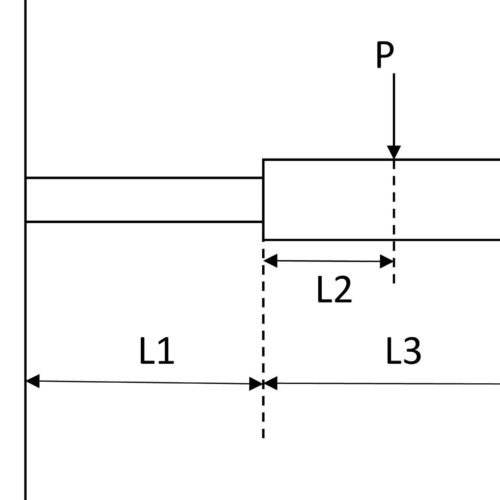

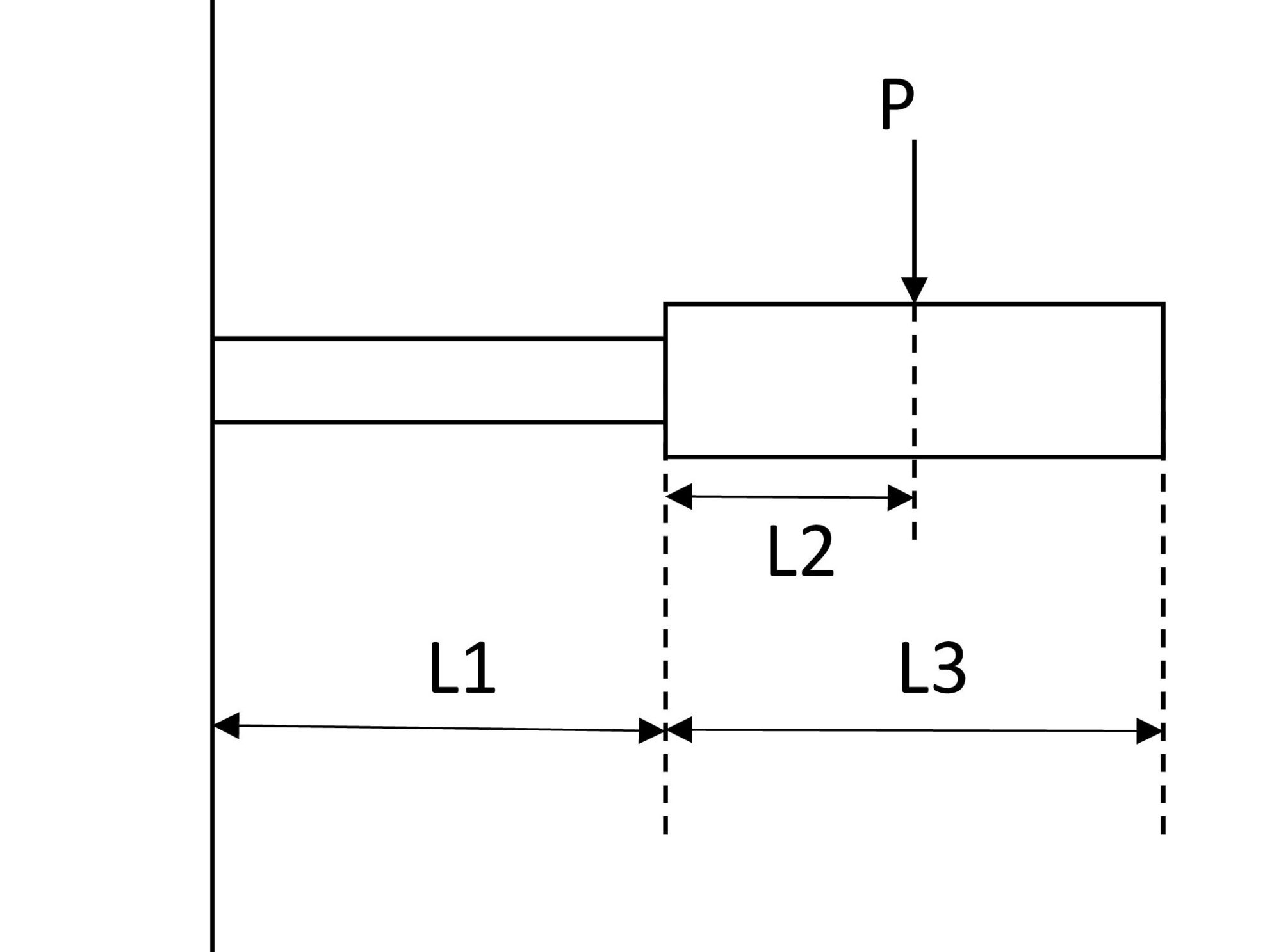

添付図のように、板ばねに荷重受けとして別の部材が取り付けてある片持ちはりに荷重がかかる時のたわみから応力を計算したいのですが、考え方がわかりません。
このようなモデルにおいてはどのように計算するのが正しいのでしょうか?

添付ファイル:

ばねっと君

【返答】 ばねっと君

ご投稿いただき、ありがとうございます!!
材料力学の問題で見られる、段付きの片梁計算の形状と類似していると思いますので、
そちらの式を応用して計算していくことになると思います。
端部から点Pまでの距離がこの図ではわからないので、仮にL4として求めてください。
但し、問題としてよく記載されている条件は壁面に取り付いている箇所が逆のものが多いため、
その点に注意して計算して下さい。
また、断面二次モーメントは長方形の式を代入するように注意して下さい。
詳細をこの掲示板でご説明できればよかったのですが、難しそうです・・・。
下の「ばねの設計依頼 お問合せ窓口」のボタンをクリックして頂き、「板ばねの強度計算ついて」と明記頂きましたら、直接メールさせて頂きます!
よろしくお願いします!
