バネ初心者です。機械の調子が悪くなって、外してみるとバネがおれていました

キーワード
荷重
ばね
折損
おれて
油圧バルブ
テンション
固いバネ

【ご相談内容】 ばね初心者

バネ初心者です。
機械の調子が悪くなって、外してみるとバネがおれてました。
油圧バルブにテンションをかけるバネです。
径は18㎜ 自由長22㎜ 巻は3巻 太さΦ2㎜となってます。
鋼でできた固いバネですが、荷重がいくらなのかさっぱりわかりません。
荷重がいくらくらいなのか、どうすればわかるのでしょうか?

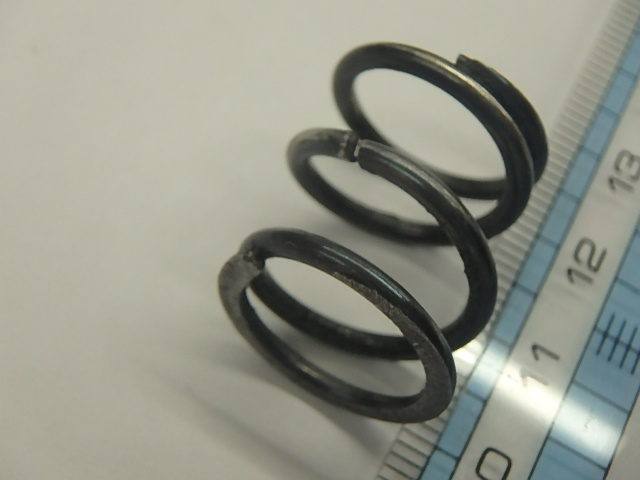

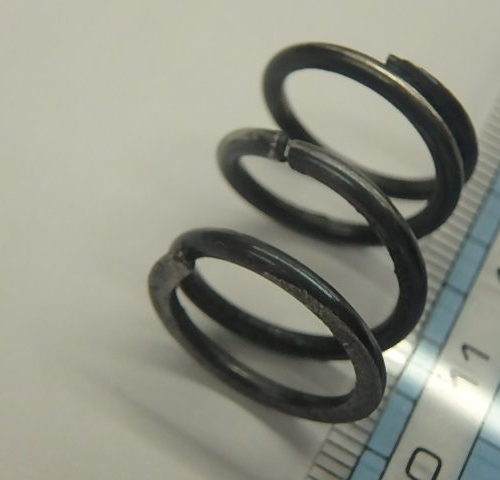

添付ファイル:

ばねっと君

【返答】 ばねっと君

ばね初心者さま

ご投稿ありがとうございます!
添付頂いたばねの荷重特性ですが、下記の式で算出することが可能です。

ばね定数=G*d^4 / 8*Na*D^3

材質は、ピアノ線と推察しますので、Gの値は78500を適用します。
ばねの諸元を下記の通りとします。
材料径:Φ2.0 、コイル平均径:Φ18、 コイル長:22、有効巻数:2、総巻数:4

式にあてはめると、、、

ばね定数=78500×2^4 / 8×2×18^3 ≒ 13.5 N/mm

ばね定数は、タワミが1mmあたりの荷重になりますので、実際にご使用されているタワミ量に
13.5を乗じることで、おおよその荷重値が求められます。
計算の詳細はこちらからもご確認頂けます。

参考情報ですが・・・
材質がピアノ線である場合、許容応力内で安全にご使用頂けるタワミ量は約9mmとなります。

早期折損などでお困りの際は、こちらからお気軽にご相談くださいませ。
よろしくお願いします!

【返答】 ばね初心者

ご丁寧なご回答有難うございます。
感謝します。
早速ご注文申し上げたいと思います。
宜しくお願いします。

ばねっと君

【返答】 ばねっと君

ばね初心者さま

ご回答頂き有難うございます!

ばねのご注文につきましては、こちらのフォームからご連絡先を
ご教示頂けましたら、お見積りをご提出させて頂きますね!

よろしくお願い致します。
