【ご相談内容】 ばね初心者

下記、3点を教えていただきたくよろしくお願いします。

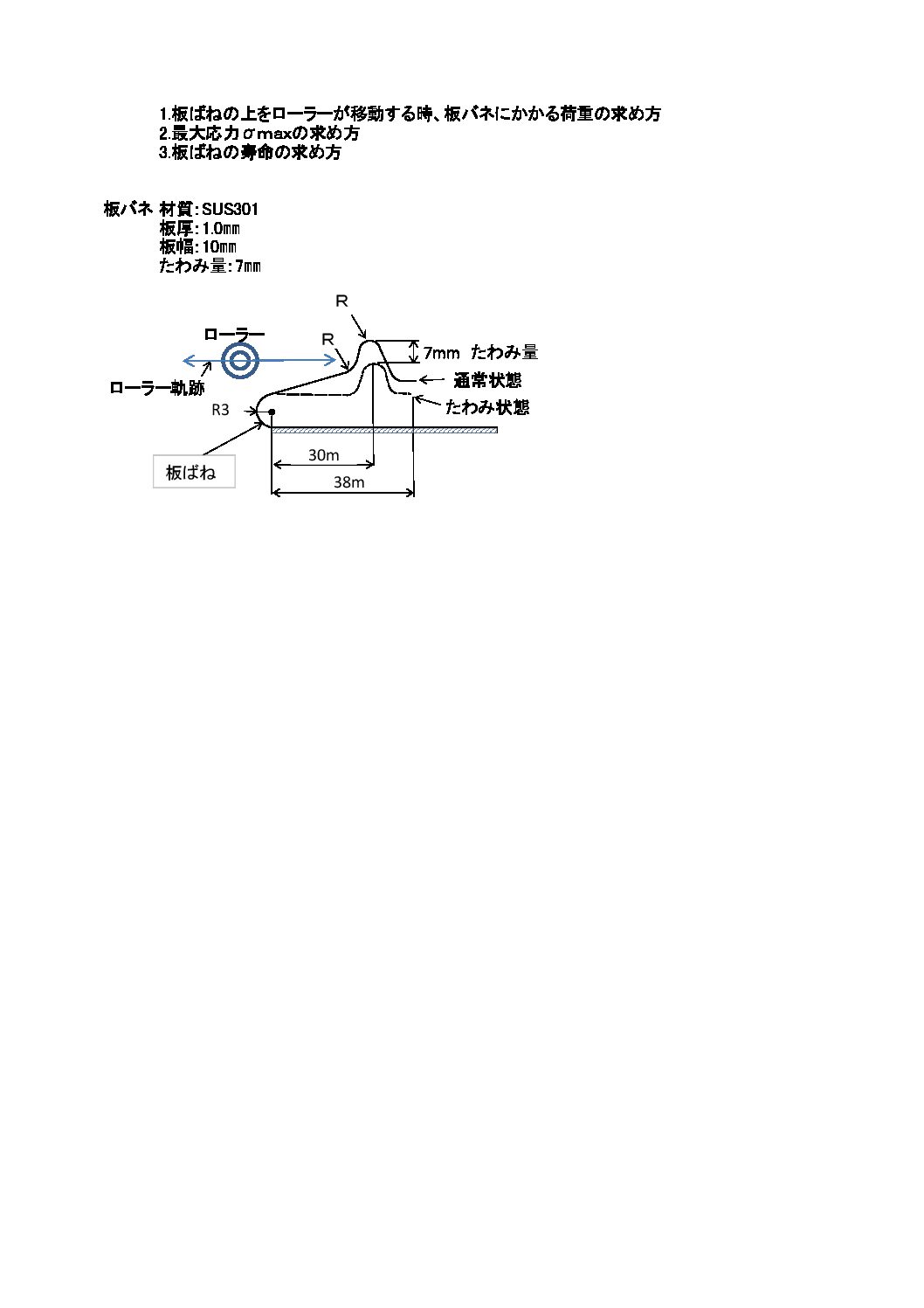

詳細は、添付資料をご確認ください。
1.板ばねの上をローラーが移動する時、板バネにかかる荷重の求め方
2.最大応力σmaxの求め方
3.板ばねの寿命の求め方

添付ファイル:

ばねっと君

【返答】 ばねっと君

ご質問ありがとうございます。
各質問に以下のとおり回答します。
1.板ばねの上をローラーが移動する時、板バネにかかる荷重の求め方
この形状の場合は、JIS B2713に記載されている簡易分割形計算式を使用します。
R3の円弧部分と上側の斜めの直線部の2つの要素に分けて考えます。
詳しくは、JIS B2713を見て頂けると荷重の計算方法や計算例が掲載されておりますので、
ご確認願います。
※JISに関しては、本で確認していただくか、公式のWEBページから
 会員登録すれば、無料で閲覧可能です。

2.最大応力σmaxの求め方
最大応力についても、上記と同様に、JISに計算式が掲載されておりますので、
ご確認願います。

3.板ばねの寿命の求め方
寿命の評価に関してもJISの疲労限度線図を使用して行います。
疲労限度線図内に、最小と最大の応力の位置をプロットして求めます。
しかしながら、この線図は、SUS材には適応できないため、この図をもとに
当たりをつけて、疲労試験を行い確認する必要があります。
