円筒コイルばねを圧縮したとき添付ファイルの右の図のようにバッ・・・

Question

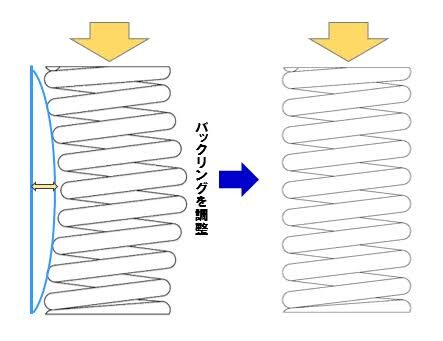

円筒コイルばねを圧縮したとき添付ファイルの右の図のようにバックリングがなければ外力に対してまっすぐ反発すると思いますが、バックリングが生じるとどのような力が働きますか?
外力に対してまっすぐの反発力+横力でしょうか?
Attachments:

ばねっと君 · Answer

お問い合わせありがとうございます。
バックリング（座屈と呼ばれます）時の力に関しては、バネを押したときにある荷重に達すると
横方向に曲がる現象となります。力としては、おっしゃる通り、圧縮方向に対しての反発力と、
コイルバネの形状が、らせん状となっているため、横方向へ力が働いています。
バックリングにつきましては、
JISB2704-1解説にバックリング（座屈）に関する記載があるのと、
また、過去の掲示板にもバックリングに関する内容がありますので、
あわせてご参照いただけますと幸いです。
よろしくお願いいたします。
